国际新标杆丨江苏交工城市景观桥梁建设再创新佳绩

2020-09-17 16:06来源：未知作者:jgjt

“感谢中国人把这座桥从蓝图变为现实！”来自丹麦DW公司的设计师“老斯汀”发出由衷的感叹，更毫不吝啬为施工单位——江苏交工点赞。日前，厦门山海健康步道全线通行，江苏交工承建了该项目难度最大的三座景观桥梁，其中节点二“和美桥”为独塔单侧悬挂曲线悬索桥，主跨216.7米，为目前世界上同类型桥梁主跨长度及施工难度之最。
据了解，厦门山海健康步道景观提升工程位于厦门市思明区、湖里区，项目起于国际邮轮码头，终止于观音山梦幻沙滩，串联了厦门岛中北部重要的生态节点，形成贯穿本岛东西方向的山海步行通廊。该项目全线有7座重要节点桥梁，其中节点二、三、六桥梁均为空间异型索结构，新材料、新工艺、新技术应用较多，受力体系转换复杂，施工难度大，被喻为整个工程最难啃的“三个硬骨头”。

顶尖团队育不凡

三个工程的结构咨询团队为德国SBP公司、分项试验研究为国内各高校团队、施工监控团队为同济大学、特殊产品设备厂家为巨力集团等，各条战线均由国内外一流的设计师及专家团队“扛旗”。

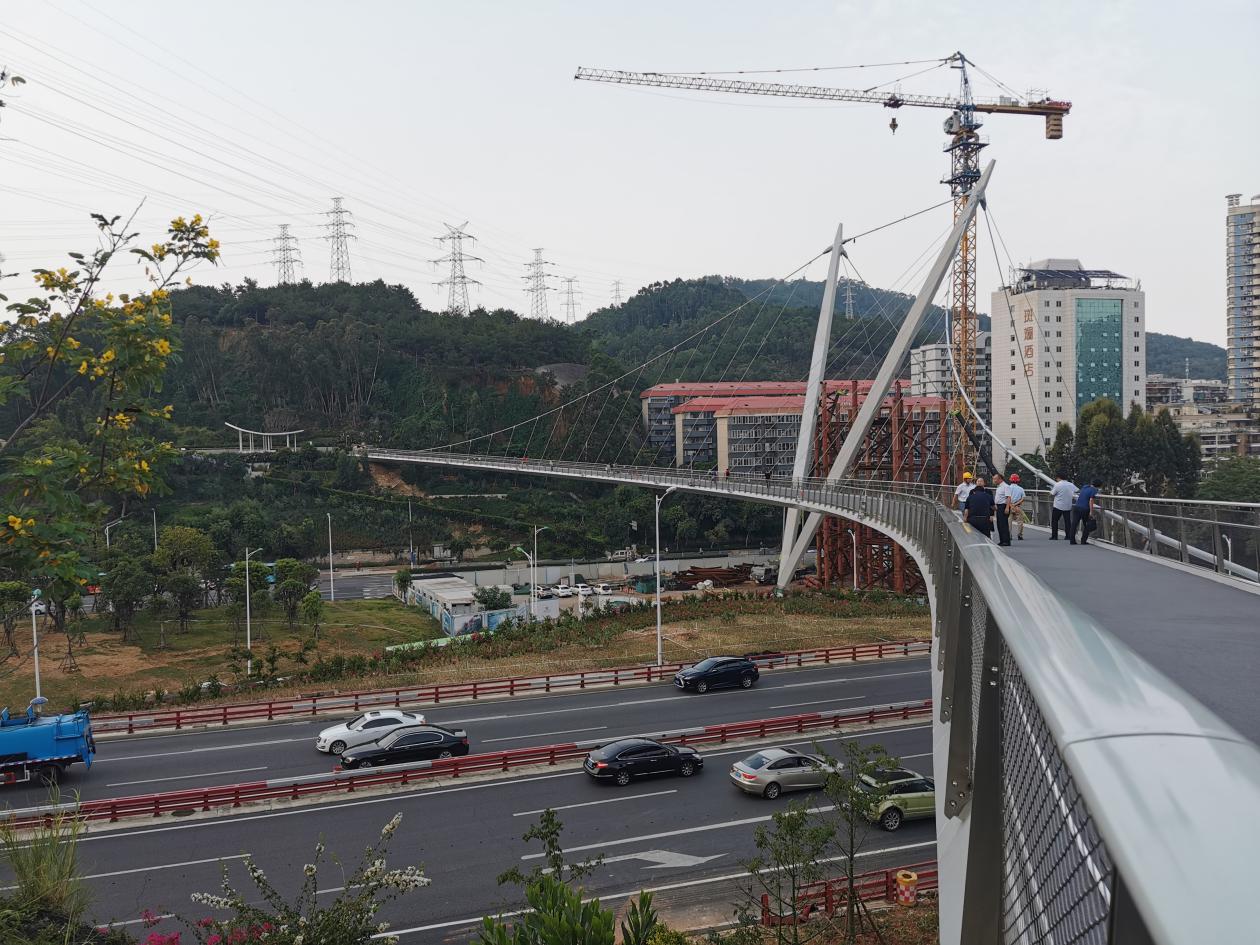

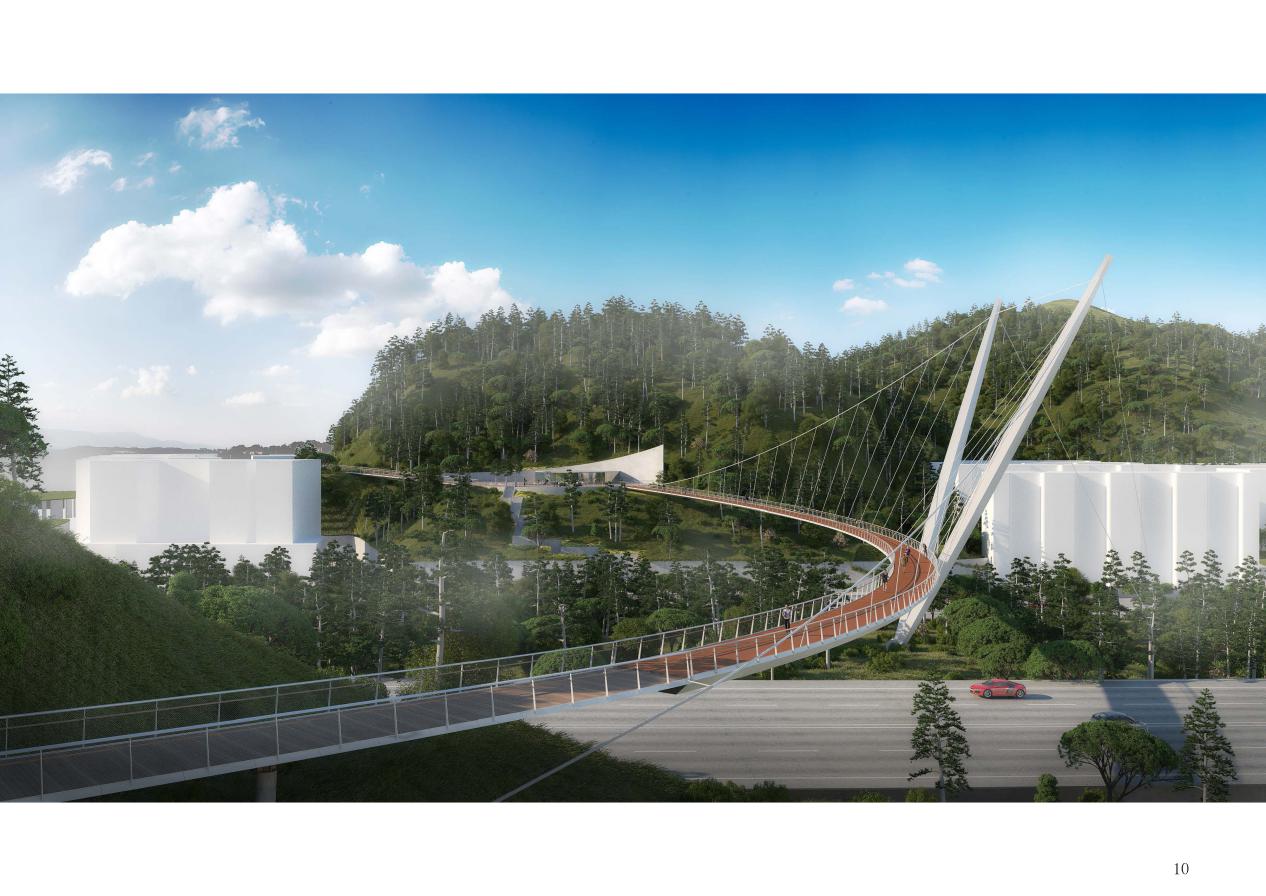

节点二工程“和美桥”，采用大跨度单边支承V塔悬索桥的结构体系，桥面宽度3.8米，钢箱总宽4.4米，长约230米，塔高50米。桥塔与主梁通过2根140毫米主缆，1根140毫米中间连接索，4根背索以及34根悬挂索形成自平衡漂浮体系，V塔与承台基础采用球形支座进行连接。该桥也是继德国盖深凯尔人行桥（153米跨径）、上海迪士尼星愿桥（120米跨径）之后，同类型人行桥跨径世界之最。

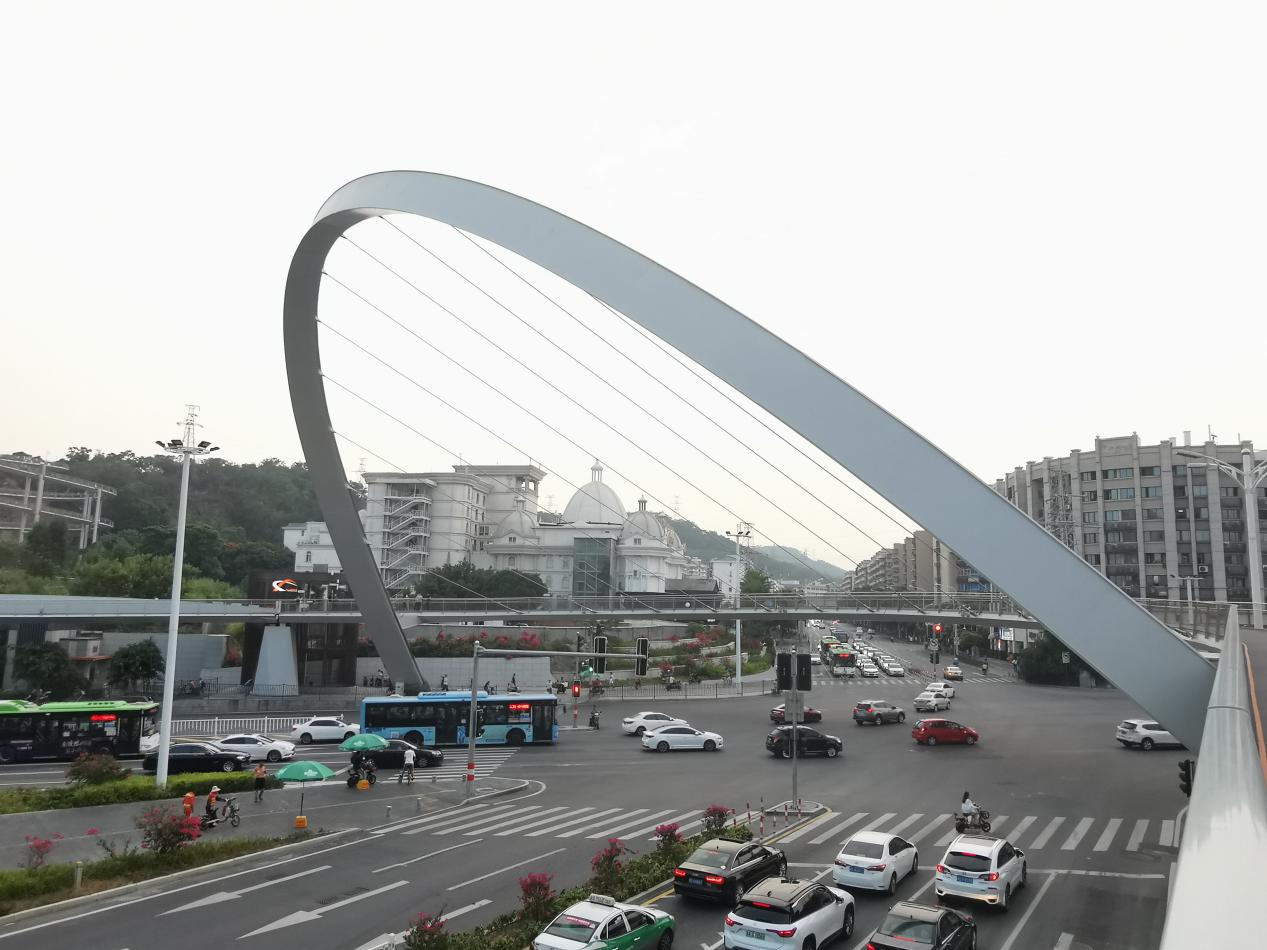

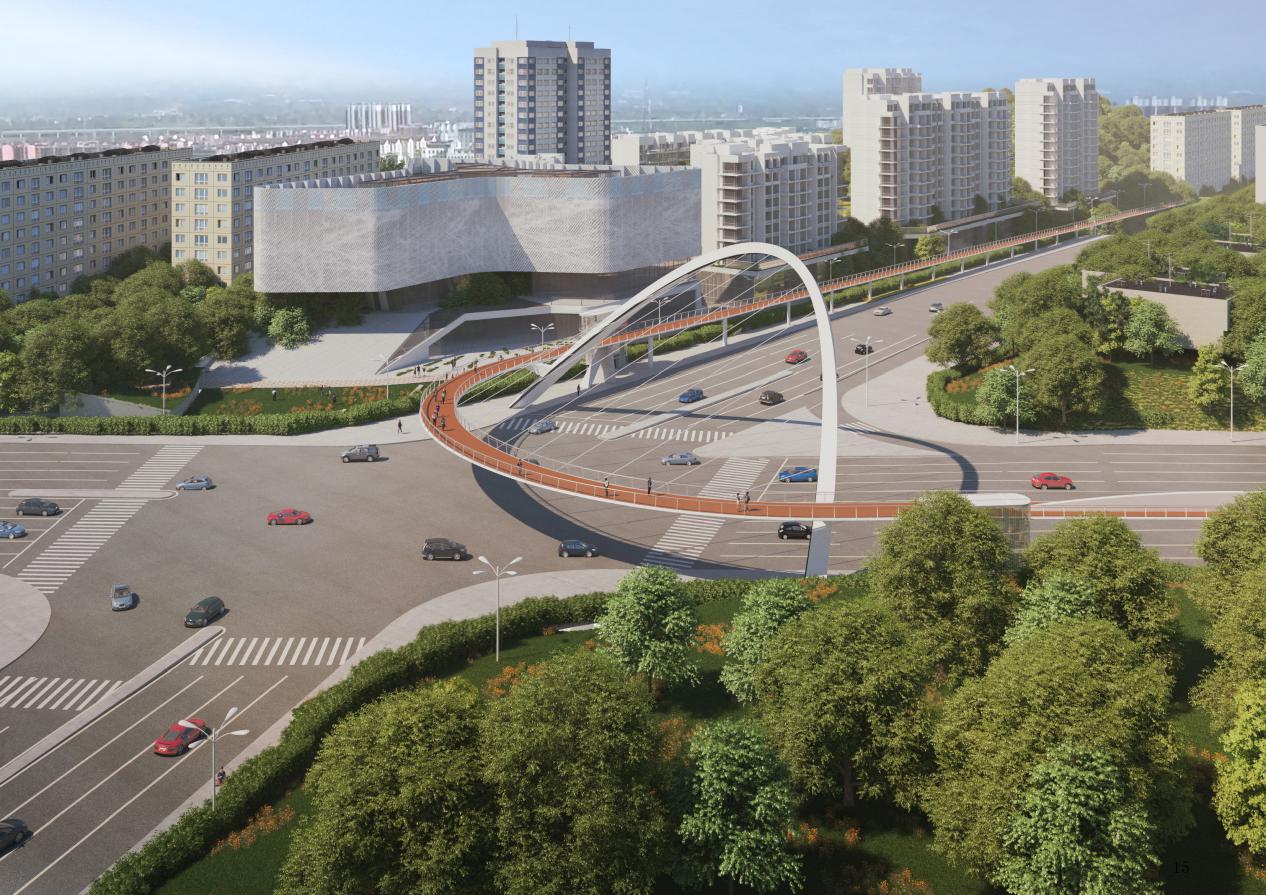

节点三“园山桥”为单边支撑空间拱桥，拱桥采用单面吊杆，钢箱梁总宽4.4米，长约130米，单跨90米，拱高29米，钢拱肋与主梁之间通过13根直径50毫米的不锈钢吊索进行连接，宛如各自后仰的两人，通过互拉双手保持平衡，令人不得不惊叹结构之美妙。

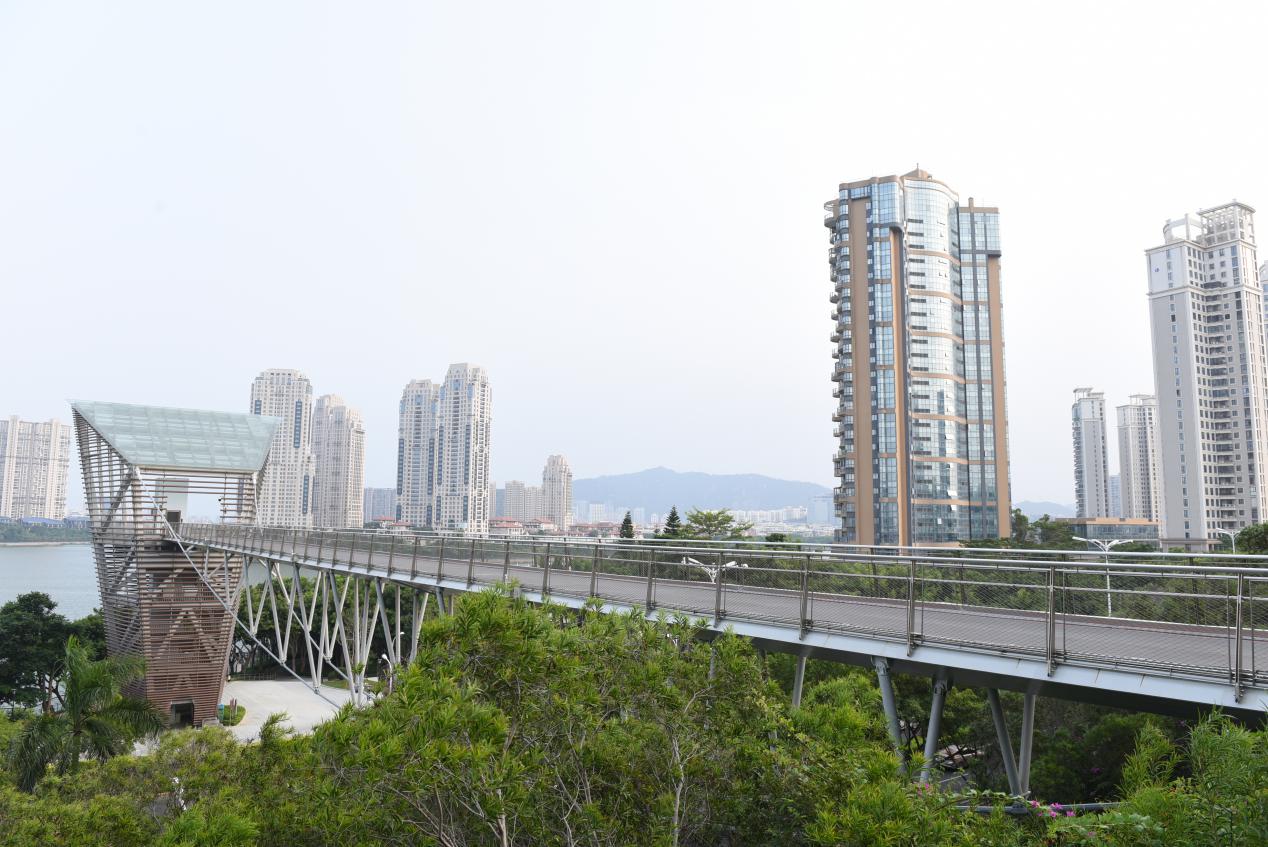

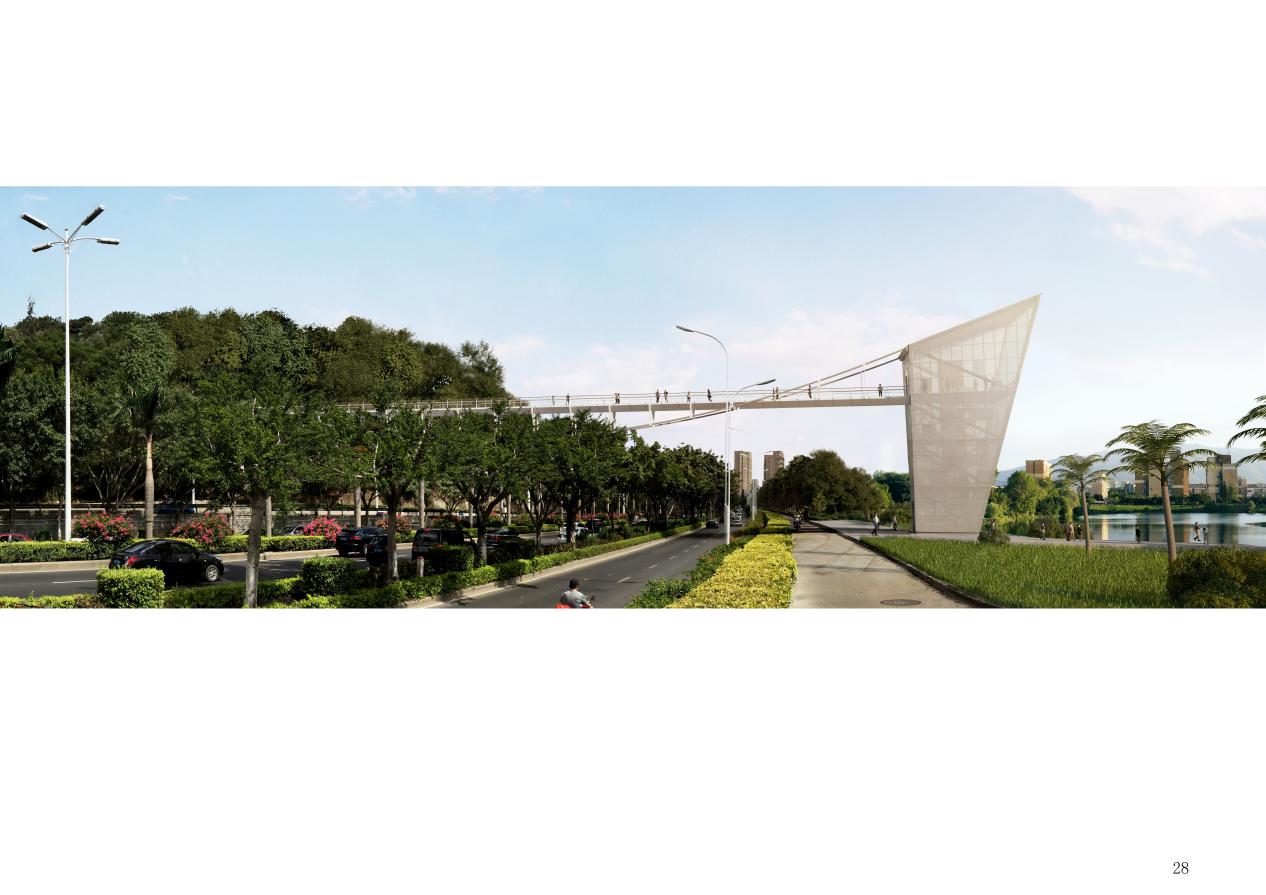

节点六桥梁主跨长度为83.3米,采用张旋梁结构体系，由加劲钢箱梁作为上弦，下部设置两根平行的96毫米密闭高钒索，中间连以撑杆、吊缆形成整体受力自平衡体系。缆索一端锚固在桥面加劲梁上，另一端锚固在桥塔塔柱上，形似倒置的拱桥，市民们打趣的说：“造桥的是不是把图纸拿反了。”

能工巧匠建精品

“因桥梁跨径大、体系复杂且为空间异形索承人行桥结构，在厦门多台风且高抗震设防的桥位环境下，整个施工过程需要克服重重困难。”针对三座桥梁，厦门步道设计单位厦门市政工程设计院相关负责人如是说。2019年1月，江苏交工的“开路人”们正式进场开始施工，顶在大家脑门上的就是一个大写的“难”字，不是一个难，而且三座桥梁一个赛一个的难。项目部技术员之间还自编了一个小段子“干完节点六，省级难度能摸透；干完节点三，放眼全国比比看；干完节点二，世界顶级就看咱！”
尤其是“和美桥”，V形桥塔与主梁通过2根主缆、4根背索及34根悬挂索形成平衡结构受力体系，下面没有支架。结构体系刚度较小，成桥的预应力态对整体桥梁的形体影响巨大。采用拉索应力与桥梁线形双控原则进行成桥，缆索内力必须与线形高度耦合，且受到温度、空间定位、预张拉等各种因素影响，施工精度和难度均为同类型桥梁的世界之最。
为妥善应对桥梁施工难点，江苏交工集团成立了专项技术攻关小组，由集团副总工带队蹲点施工一线，集中力量研究技术难点、商讨应对措施、制定施工方案。逐一攻破了直径140毫米密闭高钒索及索具制作与安装、直径600毫米球铰支座制作与转动性能、超大跨单侧索承结构体系抗风减振等技术难题。
最难啃的骨头，自然也是最后需要攻克的“堡垒”。继成功实施园山桥（节点三）、观湖台（节点六）之后，江苏交工建设者们继续着自己的前行步伐。运用BIM技术进行辅助建造及模拟校正，克服超大跨钢结构受温度影响大的困难，对悬挂索的上下吊点进行空间定位及安装调试，实现了索长控制毫米级、球铰转动控制秒度级的工艺要求。在桥梁监控团队的配合下，经过精密模拟计算及多轮工艺比选论证，创新采用“背索张拉”这一国内无借鉴案例的体系转换施工工艺，成功实现了结构体系转换，监控数据与测算数据几乎完全一致。现场负责监控的同济大学等高校团队专家惊讶地称赞道：“要不是身在现场，真怀疑这份监测数据是人为篡改的。”

服务民生齐声赞

厦门山海健康步道全线已经通行，江苏交工承建的三处景观桥梁更像是一颗颗明珠，镶嵌在整条步道项链上，格外引人注目。健康步道充分考虑了与主要城市交通节点的衔接，市民和游客可通过沿线设置的52个出入口上下健康步道，出入口的平均间距约280米，出入口设置方式主要有坡道、普通梯道、椭圆形楼梯、椭圆形电梯、垂直电梯、直接平接等方式。
开放以后，通过智能设备，市民、游客可体验到一系列人性化服务，如通过手机就能查询并导航到最近的出入口；在不同地点打卡可以看到“燃脂指数”；对着AR设备，还能跟着专业教练学太极拳。除此之外，沿线设置照明和监控系统、一键报警系统等，保障市民游客在步道上走得舒适，走得安全。一桥一景勾勒出如诗如画的厦门，江苏交工团队用自己的实际行动，征服了世界级难度，也为厦门市民交上了一份满意的答卷。
